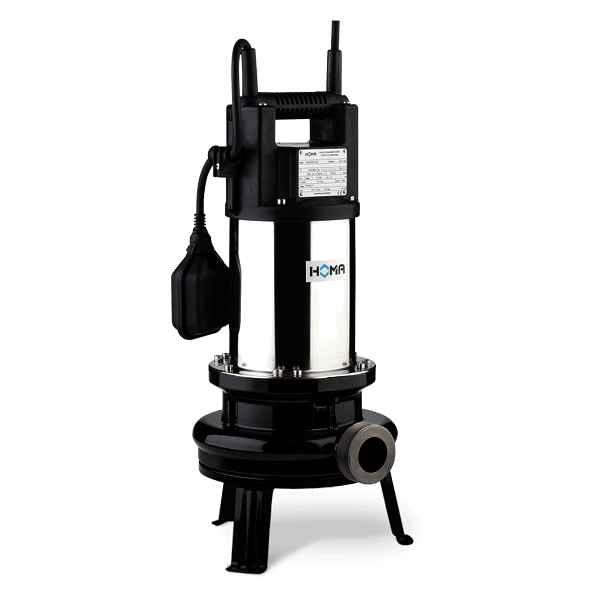

Schneidwerk-Abwasserpumpen - TGR15
Abwasser-Tauchpumpen mit Schneideinrichtung für Abwasser und Fäkalien.
Leistungsdaten:
Druckanschluss
G2
Förderhöhe Hmax
24,0 - 26,0 m
Förderleistung Qmax
10,5 - 11,0 m³/h
Motorleistung P1
1,5 kW
Motorleistung P2
1,2 kW
Eigenschaften
Schneidwerk-Abwasserpumpen - TGR15
Einsatzbereiche
Einsatz Abwasserentsorgung mit geringen Rohrleitungsquerschnitten, großen Förderhöhen bei relativ geringer Fördermenge, Druckentwässerungs-Systeme in topographisch schwierigen Gebieten. Die TGRs zerkleinern in Sekundenbruchteilen mitgeführte Feststoffe, so dass für die Rohrleitungen bereits Kunststoffrohre mit Querschnitten ab 1 ½“ ausreichend sind. So lassen sich die Kosten für den Materialeinsatz und die Verlegung von Abwasser-Systemen erheblich reduzieren.
Aufstellung
Stationär oder transportabel. Ausführung mit Schwimmerschaltung als automatische Schmutzwasserpumpe mit wasserstandsabhängiger Betriebssteuerung.
Werkstoffe
Pumpengehäuse (Grauguss EN-GJL-250), Schneideinrichtung (Edelstahl gehärtet), Laufrad (Edelstahl 1.4308), Motorgehäuse (Edelstahl 1.4301), Motorwelle (Edelstahl 1.4104), Motorgehäusedeckel (Kunststoff GFK30), Gleitringdichtung (Siliziumkarbid), Mechanische Verbindungsteile (Edelstahl), Elastomere (NBR).
Fördermedium
Klar- und Schmutzwasser, mit Fest- und Faserstoffen belastetes Abwasser. Max. Temperatur des Fördermediums: 40˚C.
Motor
Voll überflutbarer, druckwasserdichter E-Motor, Einphasen- oder Dreiphasenausführung. Thermofühler zur Temperaturüberwachung in der Wicklung. Isolationsklasse F, Schutzart IP 68.
Laufräder
Laufradformen der TGR15 Baureihe
Für eine optimale Anpassung an Fördermedium und Einsatzbedingungen.
Offenes Mehrkanalrad
Für verschmutzte und schlammige Medien mit Feststoffen.
GRP Schneideinrichtung
Dem Laufrad vorgeschaltete Schneideinrichtung zur Zerkleinerung von Feststoffen.
Die Netzfrequenz beträgt in der EU einheitlich 50 Hz.
In anderen Teilen der Welt wie beispielsweise im nordamerikanischen Raum, Brasilien, Saudi Arabien oder Süd-Korea 60 Hz.
HOMA Pumpen sind für beide Frequenzbereiche verfügbar. Eine Auswahl der Pumpen für den gültigen Frequenzbereich am Einsatzort ist entsprechend vorzunehmen. Wir unterstützen Sie gerne bei der Auswahl der richtigen Pumpen.
Sie verlassen die HOMA-Webseite und werden auf das Webangebot unseres Pumpenauslegungsprogrammes HOP.Sel weitergeleitet.
Netzfrequenz
50 Hz
