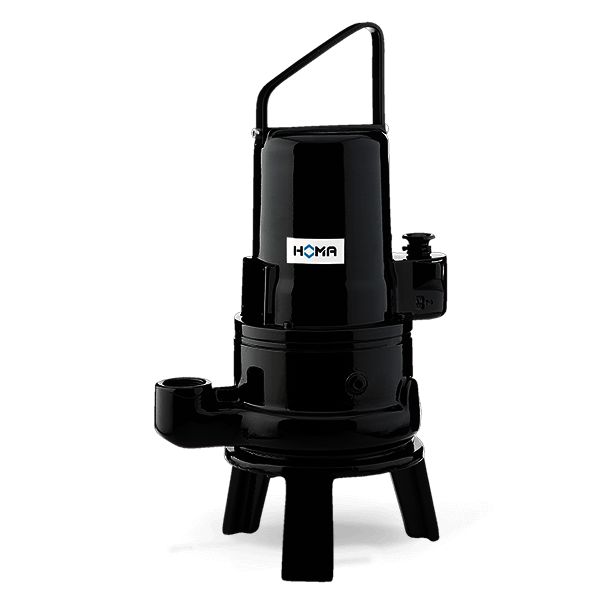

Schneidwerk-Abwasserpumpen - Barracuda GRP12 / GRP19
Abwasser-Tauchpumpen mit Schneidwerk für die Druckentwässerung
Leistungsdaten:
Druckanschluss
1 1/4 - 11 1/2
Förderhöhe Hmax
60 - 104 m
Förderleistung Qmax
47 - 60 m³/h
Motorleistung P1
1,6 - 2,9 kW
Motorleistung P2
1,2 - 2,0 kW
Eigenschaften
Schneidwerk-Abwasserpumpen - Barracuda GRP12 / GRP19
Einsatzbereiche
Abwasserentsorgung mit geringen Rohrleitungsquerschnitten, großen Förderhöhen bei relativ geringer Fördermenge, Druckentwässerungssysteme in topgraphisch schwierigen Gebieten. Die Barracudas zerkleinern in Sekundenbruchteilen mitgeführte Feststoffe, so dass für die Rohrleitungen bereits Kunststoffrohre mit Querschnitten ab 1½" ausreichend sind. So lassen sich die Kosten für den Materialeinsatz und die Verlegung von Abwassersystemen erheblich reduzieren."
Aufstellung
Stationär oder transportabel. Ausführung mit Schwimmerschaltung als automatische Abwasserpumpe mit wasserstandsabhängiger Betriebssteuerung.
Werkstoffe
Motorgehäuse (Grauguß ASTM A48,Kl.40B), Pumpengehäuse (Grauguß ASTM A48,Kl.40B) (Motorlagergehäuse Grauguß ASTM A48,Kl.40B), Laufrad (Grauguß ASTM A48,Kl.40B), Schneideinrichtung (Gehärteter Edelstahl HRC55), Motorwelle (Edelstahl AISI 430 F), Mechan. Verbindungsteile (Edelstahl AISI 304), O-Ringe (NBR), Gleitringdichtung (mediumseitig) SiC / SiC), Wellendichtung ((motorseitig) NBR)
Fördermedium
Max. Temperatur des Fördermediums: 40 °C (104 °F), kurzzeitig bis 60 °C (140 °F)
Motor
Druckwasserdichter Elektromotor mit 2-poliger Wicklung. Isolationsklasse der Wicklung H, Schutzart IP 68. Thermofühler in der Wicklung zur Temperaturüberwachung. Überwachung mittels PTC optional möglich.
Besonderheiten
Das vor dem Laufrad eingebaute Schneidwerk zerkleinert alle schneidbaren Feststoffe so, daß das Fördermedium durch Rohrleitungen ab DN 40 gepumpt werden kann.
Laufräder
Laufradformen der Barracuda GRP12 / GRP19 Baureihe
Für eine optimale Anpassung an Fördermedium und Einsatzbedingungen.
Offenes Mehrkanalrad
Für verschmutzte und schlammige Medien mit Feststoffen.
GRP Schneideinrichtung
Dem Laufrad vorgeschaltete Schneideinrichtung zur Zerkleinerung von Feststoffen.
Die Netzfrequenz beträgt in der EU einheitlich 50 Hz.
In anderen Teilen der Welt wie beispielsweise im nordamerikanischen Raum, Brasilien, Saudi Arabien oder Süd-Korea 60 Hz.
HOMA Pumpen sind für beide Frequenzbereiche verfügbar. Eine Auswahl der Pumpen für den gültigen Frequenzbereich am Einsatzort ist entsprechend vorzunehmen. Wir unterstützen Sie gerne bei der Auswahl der richtigen Pumpen.
